玉溪大紅山鐵礦選廠側卸化活替代園盤機投產運行

玉溪大紅山鐵礦2003年，初建400萬噸井下采礦工程有昆明有色院選型設計雙臺板20臺安裝使用得到用戶好評后，十七年來連續增產到1200萬噸共七次公開招標中標六次至今使用雙臺板，雙質體近200于臺。

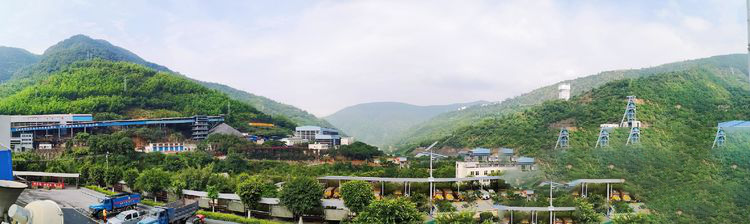

鳥瞰大紅山鐵礦左右三個選礦廠生產車間，豎井架，礦辦公大樓，科技辦公大樓，采礦辦公大樓，硐室出口，職工食堂。

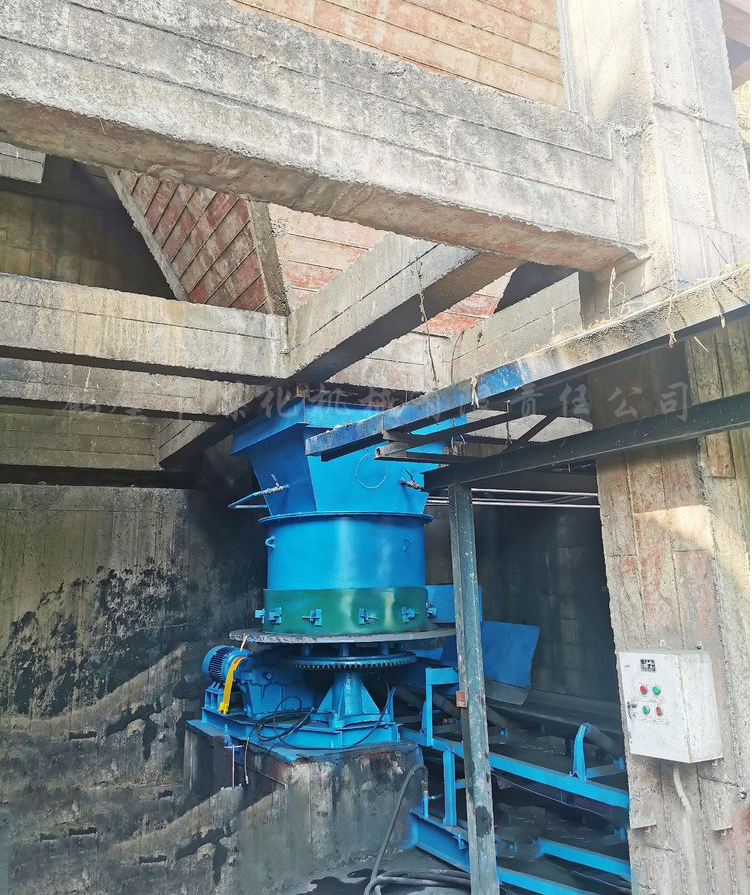

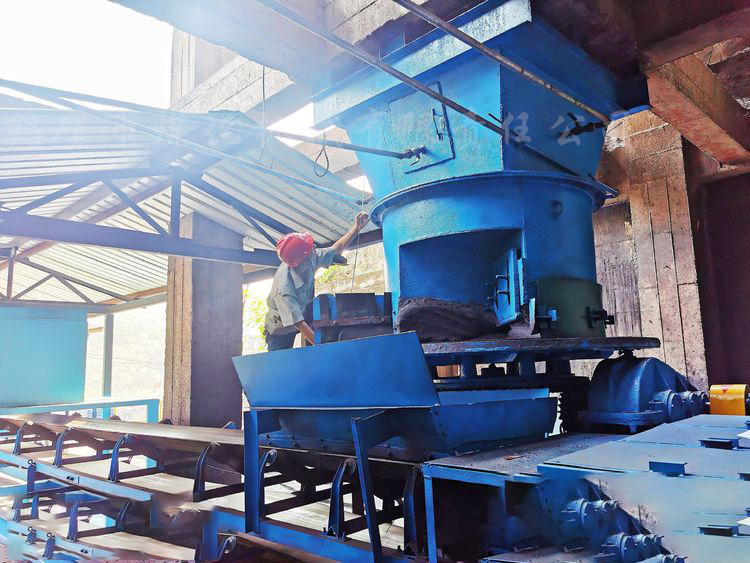

本月應業主邀請再次到現場選廠細碎倉下2015年使用的由新鄉一廠家生產制作的PGL20型園盤給料機，給料量每小時150噸，粒度20mm.，含水分8%，電機功率30KW。了解到從安裝使用后就維修頻繁，噪音大，刮板縫隙易松動漏料嚴重影響生產效率。

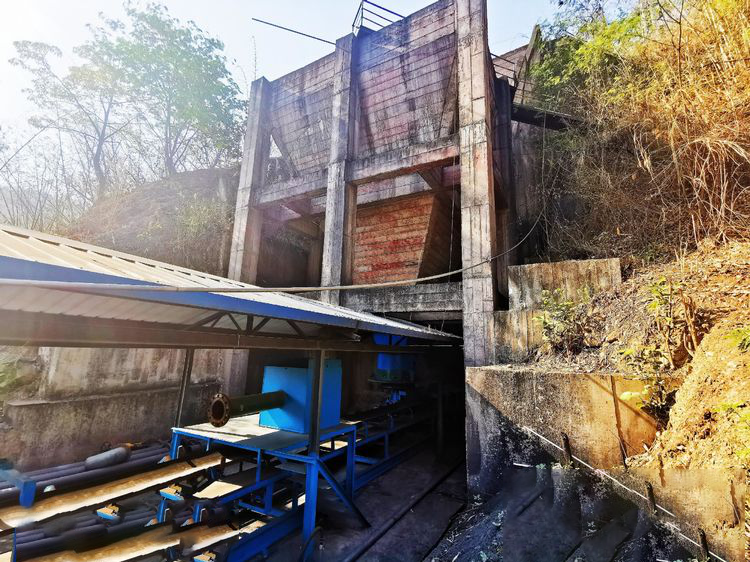

卡車將碎后的鐵礦粉運輸卸到地面?zhèn)}內，露天長方形礦倉上面長600米寬700米，高20米，接園盤機下漏斗口法蘭長1400mm寬1300mm.

下邊安裝一臺直徑2000mm園盤給料機把倉內粉料粒度20mm，給料量每小時150噸給到800寬的皮帶機輸送轉運到球磨機內磨細再壓送到旋流器進行分級。園盤直徑2000米

座式圓盤給料機工作原理：

圓盤給料機是由電動機直接驅動減速機由減速輸出軸直接輸出動力，并直接驅動著圓盤工作每分鐘5-55m的邊緣線速度的低速(0.7~10r/min)轉動，通過卸料刮刀把料筒和圓盤間隙中溢出的≤50mm顆粒或粉狀物料劃落在給料機下面不同的輸送設備上，完成設計流程所需要的給配料作業。

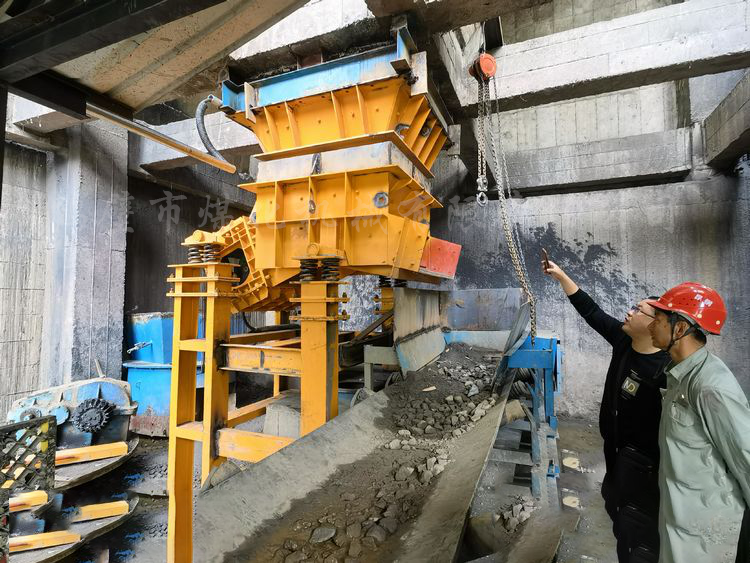

選廠技術部李工陪同下經過現場測量確認選用GHC120型側卸活化機，考慮到雖然給料量不大但是礦倉高近20米倉壓大，蔣原側卸前支座減震鋼彈簧2件增加到4個確保減震質量，由于露天倉考慮雨季時防止跑礦，槽體前端增加電液閘門。10月21日已經安裝試車。

10月26日安裝調試正式投產運行。

智能在線監測側卸活化給料機性能：

側卸式活化給料機在運行給料過程中，可以實時向料倉傳遞擾動系數具有活化效應，具備不堵倉、不結拱、不掛壁的優勢，配置遠程在線智能監測系統。

而園盤給料機園盤底板下靠電機傳動減速機機械推動齒輪運行，靠物料的自由落體運動下落，不具備任何活化效應，園盤給料機是70年代淘汰產品。

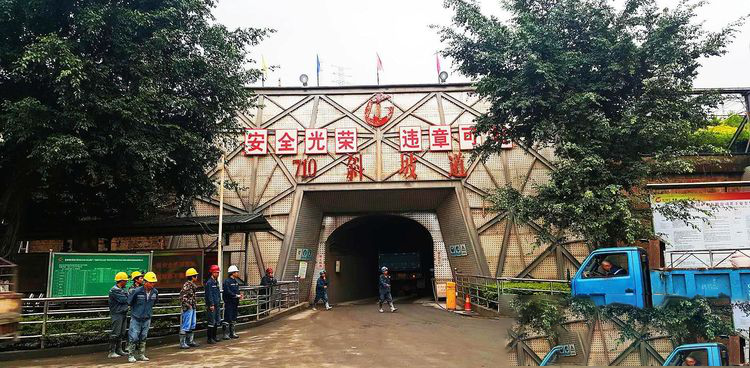

大紅山鐵礦下井～710斜坡入口

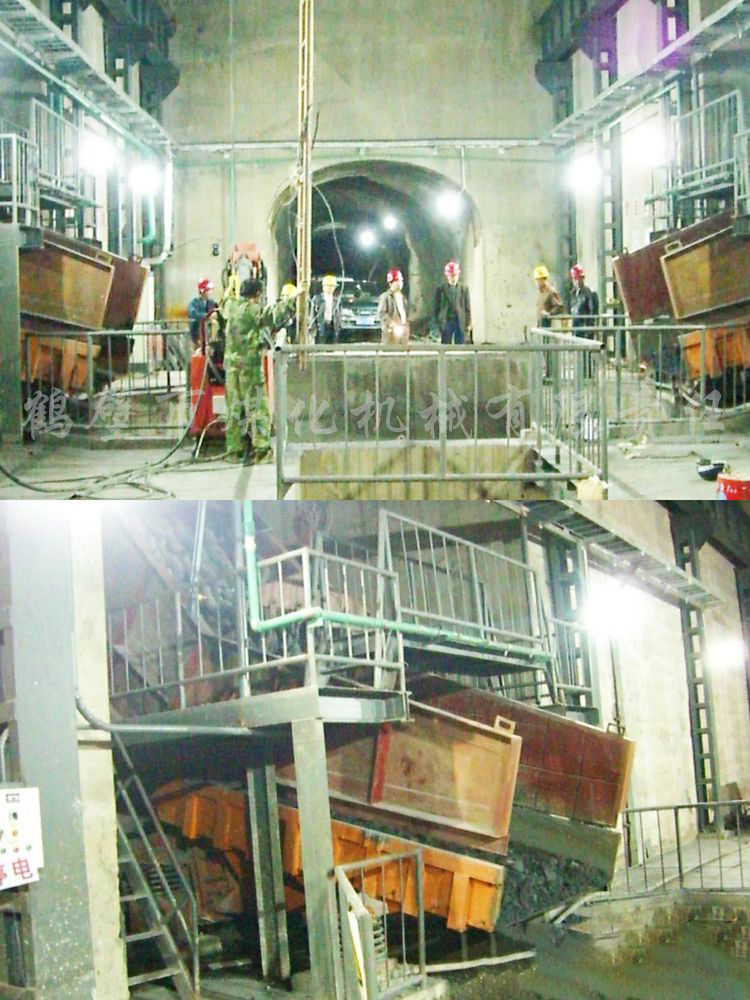

2004年一期400萬噸井下0米破碎站左右兩邊各一臺XZGZ2438型給旋回破碎機使用至今。

十七年來共招標七次，在一六年三期建設150萬噸采選項目時，這一次低于正常價中標的新鄉一家XZGZ2438型安裝使用就槽體激振器振裂維修不斷實在無法滿足生產需求，業主多次提出讓技術科拿出改造方案，我們就推薦選用新型溜井智能在線監測系統SFZC4024替代，已經安裝使用5個月滿足現場生產要求。

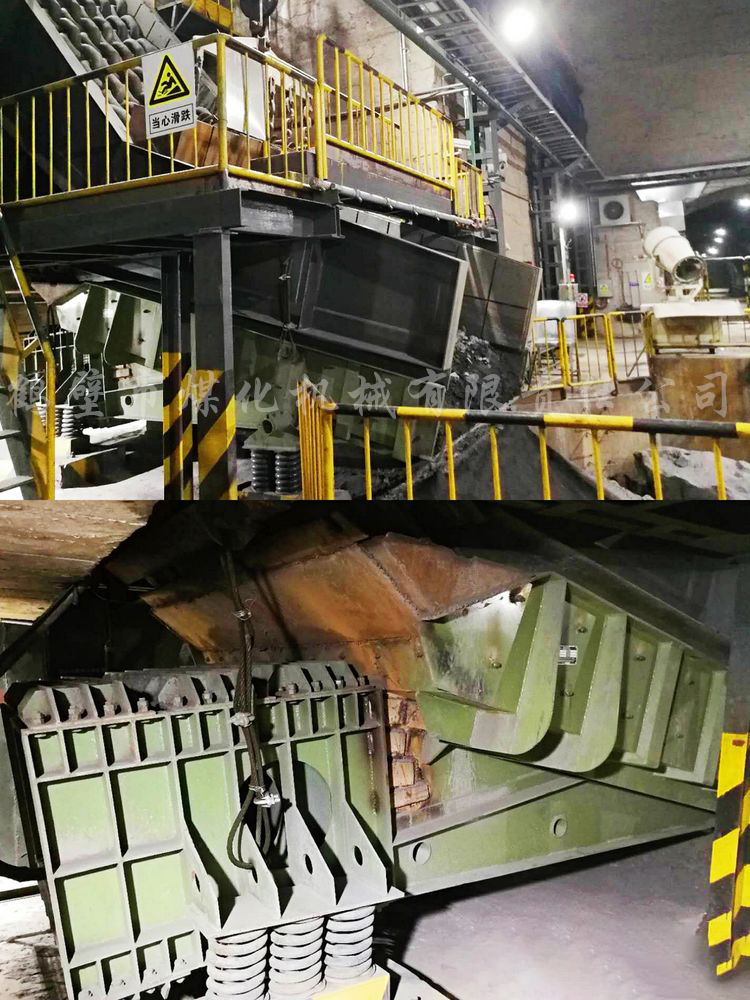

6月5日安裝使用至今SFZC4820型雙質體產品已經安裝正式試車運行，放礦量達到2500噸。10月22日應業主邀請再次來到現場將對面另一臺仿造雙質體的再次測量后 ，計劃年底更換。

大紅山鐵礦生產調度中心負責人王海向冶金院張總詳細的介紹我們雙質體及雙臺板放礦機十七年來在選廠及井下現場使用情況。

王主任對張總講到，我敢負責任的說，經過多年使用證明鶴壁煤化的產品質量可靠耐用值得推薦。
